Поради предимствата на висока енергийна плътност, дълъг живот на цикъла, ниска скорост на саморазреждане, липса на ефект на паметта и екологична защита на околната среда, литиево-йонните батерии са широко използвани в нови енергийни области като интелигентни микромрежи, вятърна и слънчева енергия и електрически превозни средства.
LFP Battery Indoor Cabinet е създаден, за да подобри мощността и обхвата.
По-долу е примерното въведение към състава и изискванията за електрическа безопасност на LFP батерийния вътрешен шкаф.

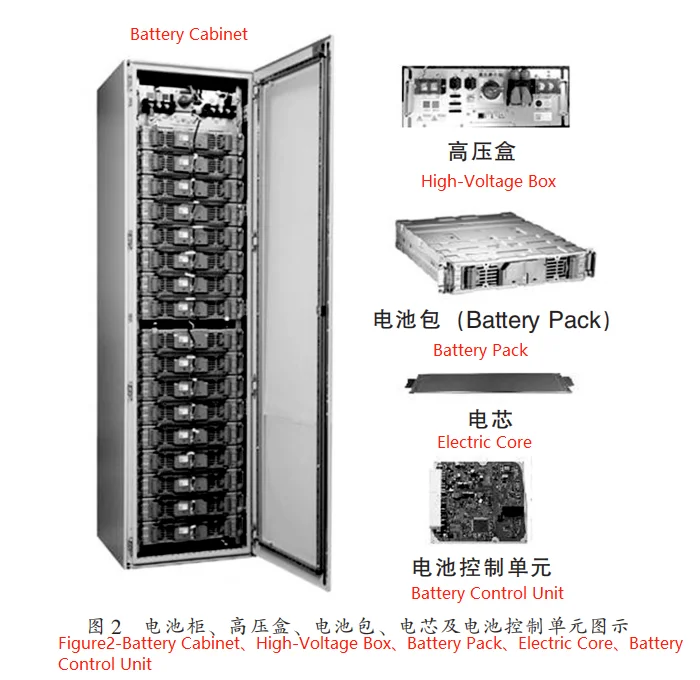

Един шкаф за батерии във вътрешната система за батерии LFP обикновено се състои от няколко пакета батерии и кутии за високо напрежение, както е показано на Фигура 2. Пакетите батерии и кутиите за високо напрежение обикновено са проектирани като чекмеджета за лесен монтаж и поддръжка. Батерийният пакет обикновено съдържа един или повече батерийни модула и модул за наблюдение на батерията, който отговаря за събирането на напрежението и температурата на клетките в батерийния пакет и качването им в блока за управление на батерията; кутията за високо напрежение обикновено съдържа блок за управление на батерията, блок за откриване на изолация с високо напрежение, сензор за ток, предпазител, съпротивление при предварително зареждане, контактор и прекъсвач и други високоволтови компоненти, които отговарят за наблюдението в реално време на всички параметри на вътрешния шкаф на LFP батерията, диагностика на неизправности, електрическа защита, оценка на SOC/SOH, тестване на изолацията и регистриране на данни и взаимодействие с конвертори за съхранение на енергия и системи за мониторинг на енергия чрез CAN и Ethernet комуникация.
Важно е да се отбележи, че
(1) Блокът за управление на батерията, модулът за наблюдение на батерията и блокът за откриване на изолация с високо напрежение могат да бъдат независими или могат да бъдат интегрирани на една платка, за да формират цялостна система за управление на батерията.
(2) Настоящата система за управление на батерията може да бъде разделена на две нива на архитектура и три нива на архитектура, като цяло единичен батериен шкаф изисква само две нива на архитектура, докато множеството батерийни шкафа, използвани паралелно, трябва да използват три нива на архитектура (т.е. блок за управление на батерията и модул за управление на батерията от по-високо ниво).
Подобно на оборудването за информационни технологии и силовата електроника, проектът за електрическа безопасност на LFP батерийния вътрешен шкаф трябва първо да се основава на системното напрежение, пренапрежението, временното пренапрежение и нивото на замърсяване на околната среда, в която се използва продуктът, за да се потвърди необходимата електрическа хлабина и разстоянието на пълзене между различните изолационни линии, както и необходимото изолационно съпротивление и диелектрична якост на използваните изолационни материали.
GB/T 36276-2018 „Литиево-йонна батерия за съхранение на електрическа енергия“ просто определя нивото на издържано напрежение на изолацията на системата, а GB/T 34131 „Техническа спецификация за система за управление на литиево-йонна батерия за електроцентрала за електрохимическо съхранение на енергия“ също определя само нивото на издържано напрежение на изолацията, на което трябва да отговаря системата за управление на батерията, и не обяснява допълнително електрическия просвет и разстоянието на пълзене, което структурата, електрическият и хардуерният дизайн трябва да следват.
NB/T 42091-2016 „Техническа спецификация за литиево-йонни батерии за електроцентрали за електрохимично съхранение на енергия“ добавя изисквания за електрическо разстояние и път на пълзене, но не обяснява как да се коригира електрическото разстояние и разстоянието на пълзене въз основа на надморската височина и нивата на замърсяване на околната среда.
UL 1973:2018 и UL60950-1:2007 покриват изцяло горните изисквания и също така предоставят различни изисквания за това дали батерията е свързана към мрежата чрез проводимост.
Следователно, докато националните и индустриалните стандарти не бъдат подобрени, проектът за електрическа безопасност на LFP батерийния вътрешен шкаф се препоръчва да бъде изпълнен от разработчика с позоваване на съответните UL стандарти, при условие че са изпълнени изискванията на клиента.
Ако имате повече идеи за LFP батериен вътрешен шкаф, добре дошли да ги обсъдите.
