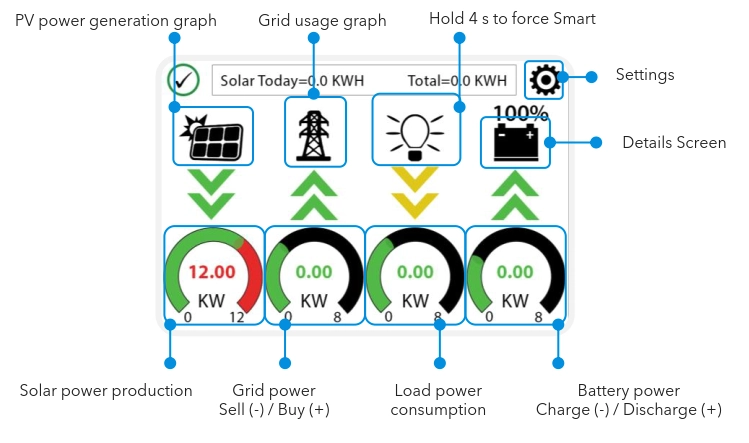

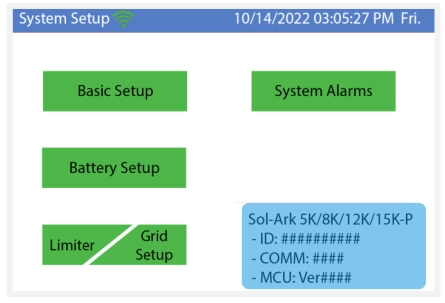

1. Щракнете върху иконата за настройки .

2. Щракнете върху иконата за настройка на батерията .

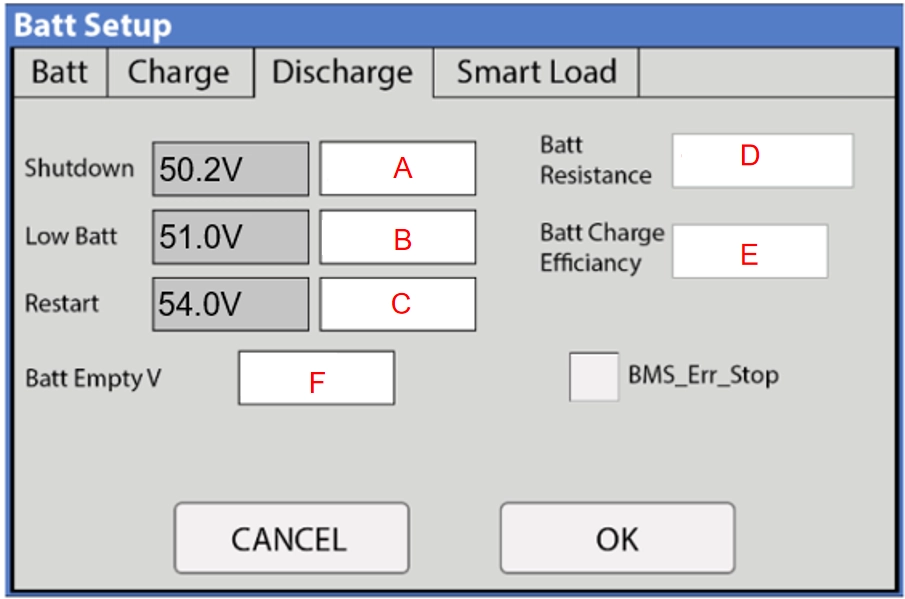

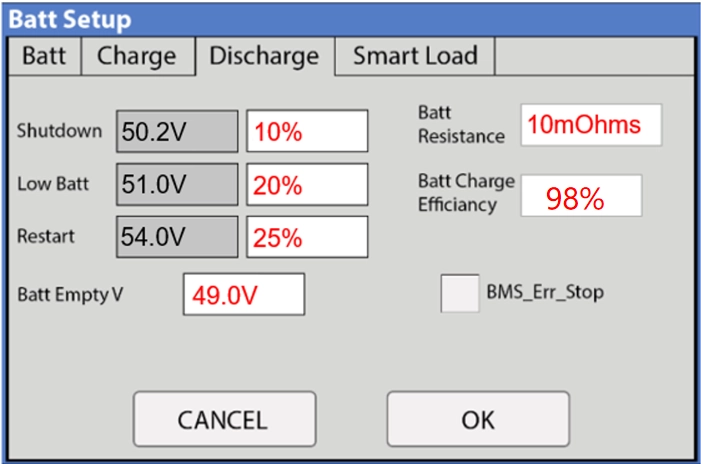

3. Щракнете върху Разреждане . И задайте стойността на позицията, както е показано по-долу.

Настройка на разряда

A. Изключване: 10%

Б. Ниска батерия: 20%

C. Рестартиране: 25%

D. Съпротивление на батерията: 10 mOhms

Е. Ефективност на заряда на батерията: 98,0%

4. След като завършите настройките, щракнете върху „ OK “, за да запазите.

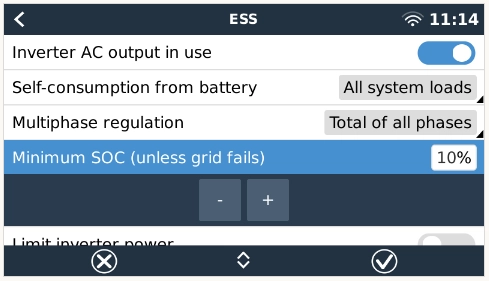

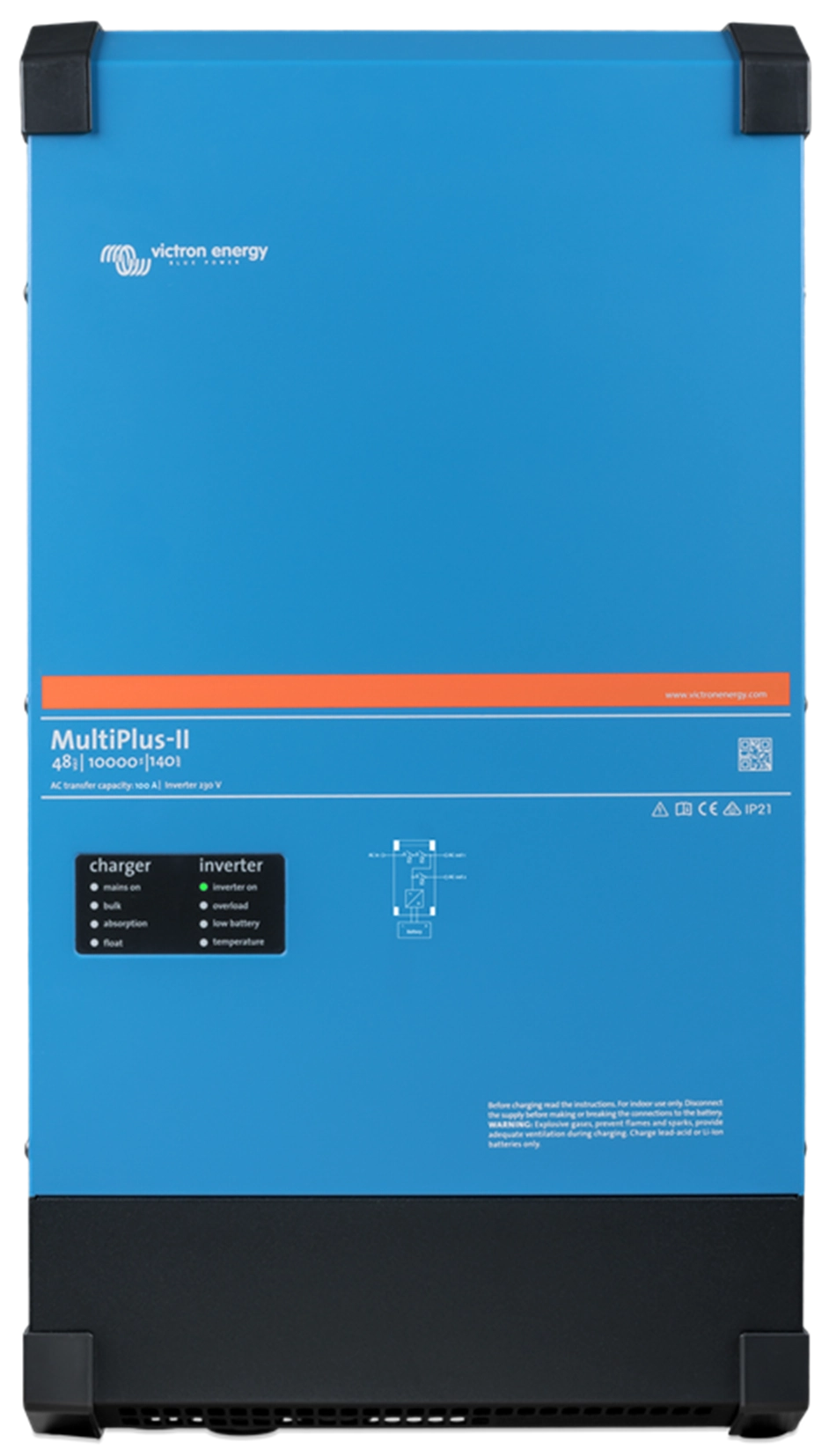

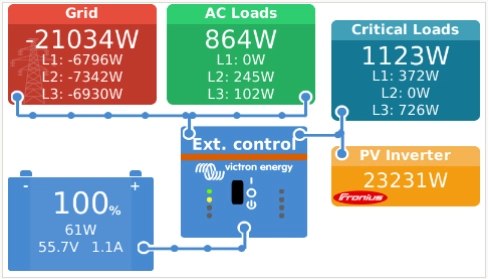

Минималният SOC трябва да бъде настроен във VRM системата или Cerbo GX. Стъпките за настройка са както следва.

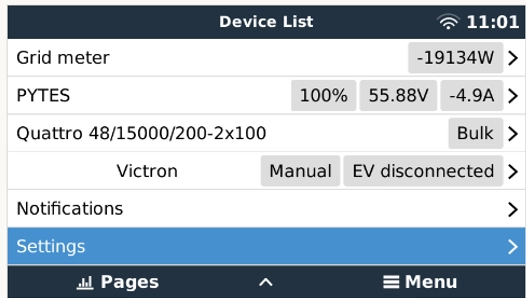

1. Щракнете върху enter в страницата с менюто.

2. Щракнете върху Настройка .

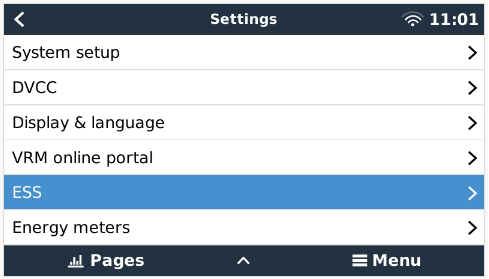

3. Щракнете върху ESS .

4. Щракнете върху Минимален SOC , задайте го на 10% и запазете.

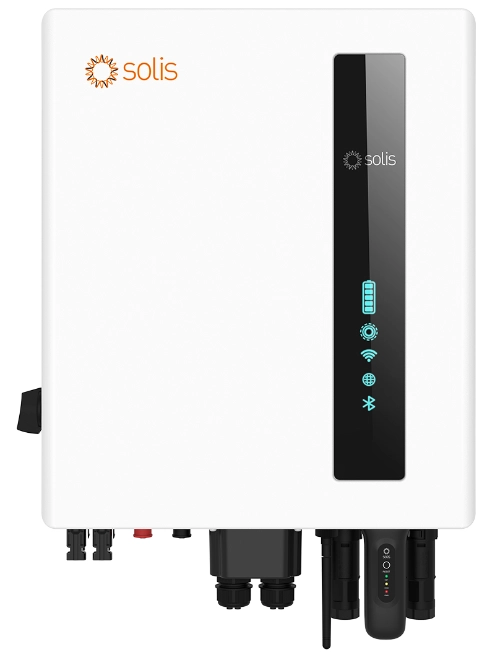

Има два начина за задаване на минимален SOC, единият се задава на екрана на инвертора, а другият се задава на телефона. За модели като S5, RHI и др., които имат операционен панел, можете да го настроите директно на екрана на инвертора. За новите модели S6 с Wifi модул, можете да го настроите от мобилното приложение.

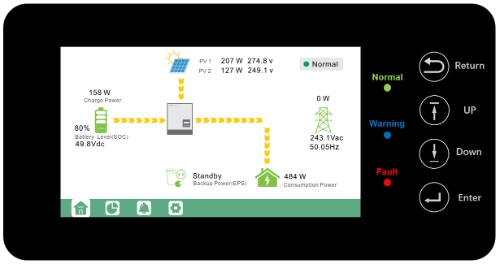

Задайте на екрана на инвертора.

1. След избор на батерия има два параметъра, които трябва да бъдат дефинирани на следващата страница.

* OverDischg SOC (10%~40%, по подразбиране 20% )

--Инверторът няма да разреди батерията, когато се достигне OverDischg SOC.

Саморазреждането на батерията е неизбежно, SOC може да падне под лимита, ако батерията не може да се зареди за дълъг период от време.

* ForceCharge SOC (5%~OverDischg SOC, по подразбиране 10% )

--За да се предотврати преминаването на батерията в режим на заспиване, когато се достигне ForceCharge SOC, инверторът ще зареди батерията, използвайки захранването от PV или от мрежата.

2. Задайте OverDischg SOC на 20% .

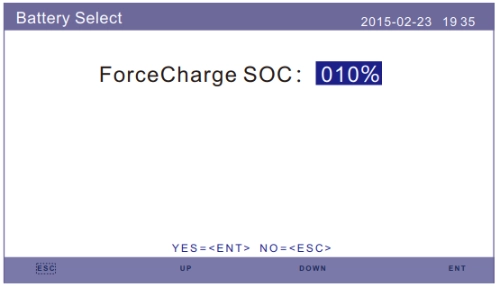

3. Задайте ForceCharge SOC на 10% и запазете.

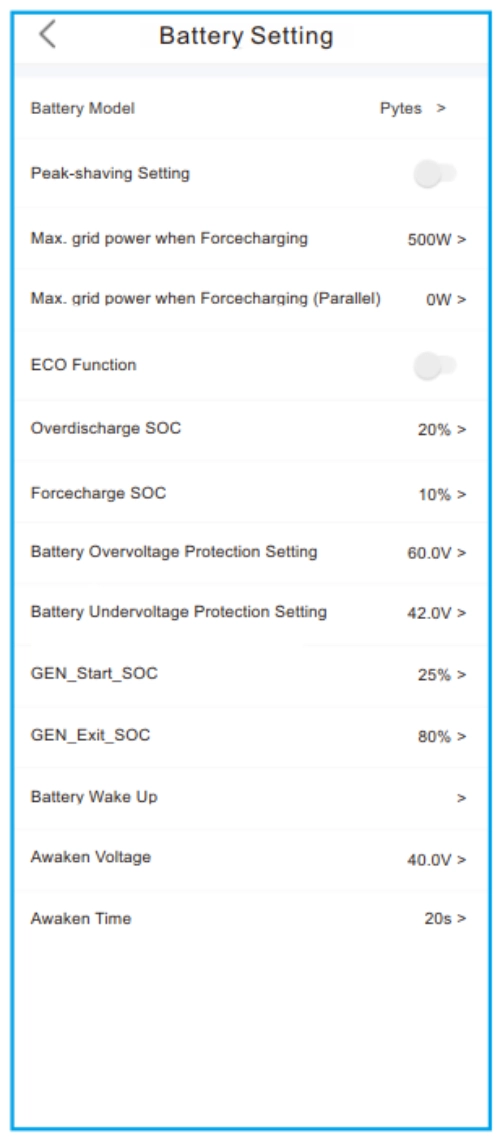

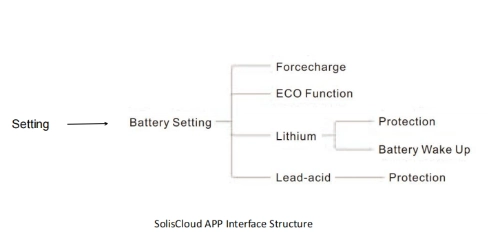

Задайте в приложението SolisCloud.

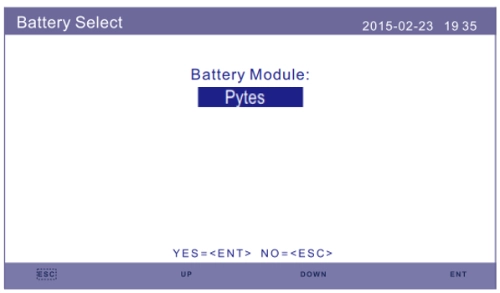

1. След тип батерия Изберете Pytes, ForceCharge SOC и OverDischg SOC могат да бъдат дефинирани в настройката на батерията.

2. В интерфейса за настройка на батерията задайте OverDischg SOC на 20% , задайте ForceCharge SOC на 10% и запазете.

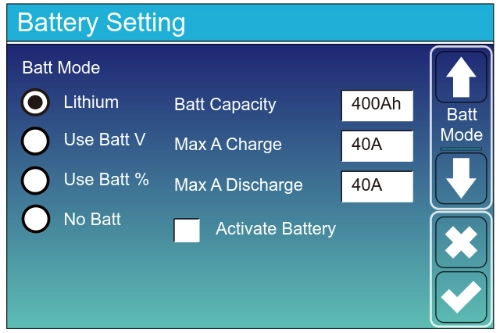

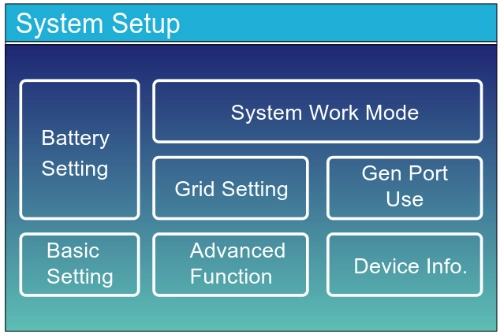

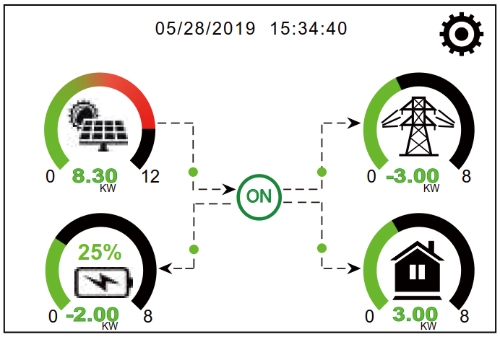

1. Щракнете върху иконата за настройка.

2. Щракнете върху настройката на батерията .

3. Изберете Lithium .

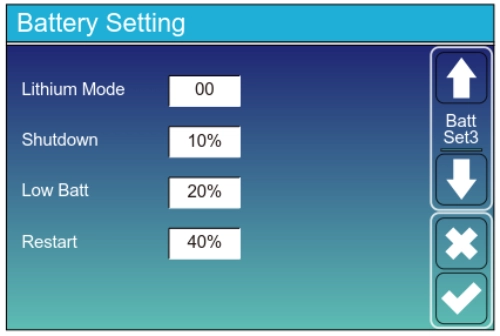

4. Обърнете на втората страница, задайте Shutdown на 10% , задайте Low Batt на 20% . След това запазете.

Изключване 10% : Показва, че инверторът ще се изключи, ако SOC е под тази стойност.

Low Batt 20% : Показва, че инверторът ще алармира, ако SOC е под тази стойност.

Рестартирайте 40% : Напрежението на батерията при 40% променлив ток ще се възобнови.

1. Щракнете върху иконата за настройка.

2. Щракнете върху разряда и задайте Stop discharge SOC на 10%, запазване.

Настройки за принудително разреждане на батерията за определен период от време. В предварително зададения период от време, инверторът ще разрежда батерията при мощността, зададена от „разрядна мощност“, докато SOC на батерията или напрежението достигне стойността „Спиране на разреждането“.

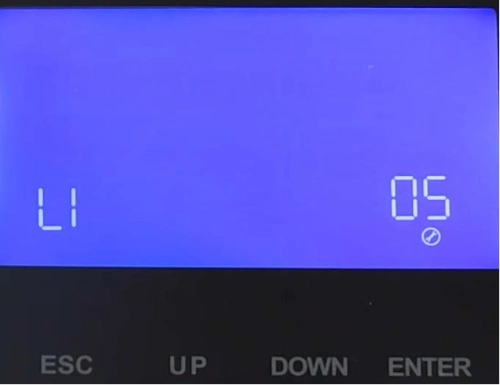

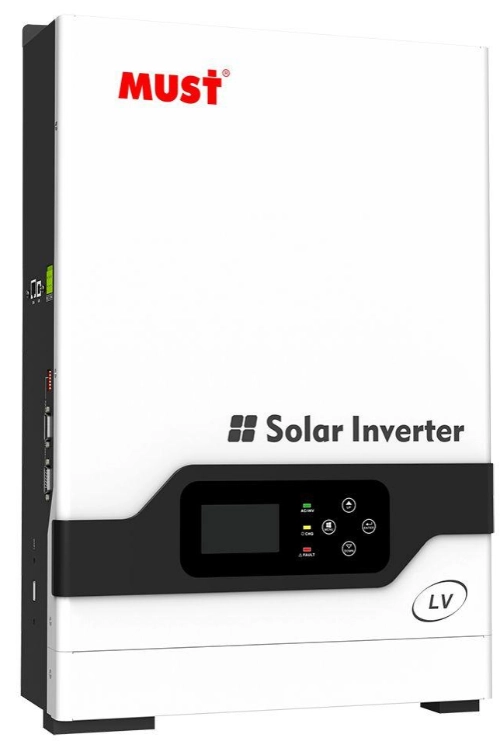

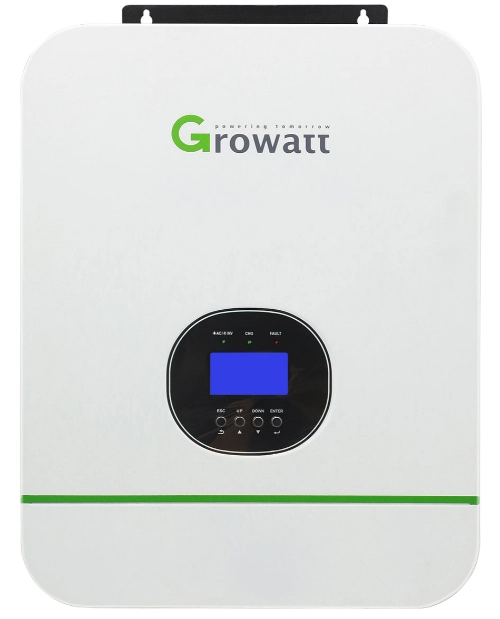

1. След програма 05 изберете Li и изберете протокол за L51, има SOC, който може да бъде зададен в програма 21.

2. Преминете към програма 21, задайте Min soc на 10% и запазете.

След BAT TYPE, зададен на Lithium, DISC-DEPTH може да бъде зададен на 90%.

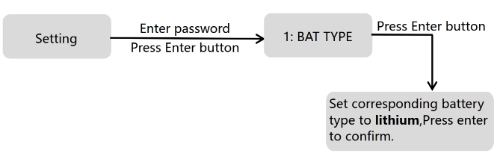

1. Въведете парола 00000, изберете BAT TYPE на Lithium .

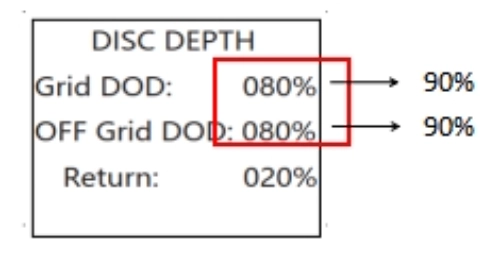

2. Влезте в интерфейса DISC-DEPTH , задайте Grid DOD на 90% , задайте OFF Grid DOD на 90% .

Grid DOD/ OFF Grid DOD : Когато разрядът на батерията е по-висок от зададения параметър, инверторът генерира аларма за ниско напрежение на батерията.

Връщане: Когато се генерира аларма за ниско напрежение, алармата се изчиства, ако зарядът на батерията е по-висок от определеното количество.

1. След успешна комуникация между инвертора и батерията, преминете към програма 38, задайте SOC за спиране на разреждането на 10%

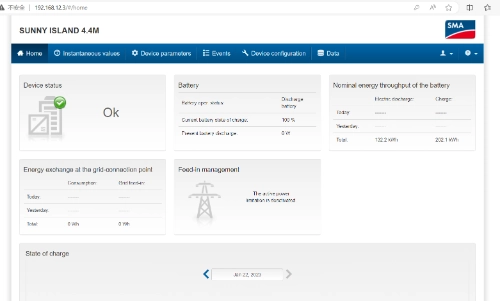

1. След успешна комуникация между инвертора и батерията, свържете се към SMA WiFi. Включете компютъра си и отворете браузъра си, въведете в уеб лентата URL: 192.168.12.3. След това влезте.

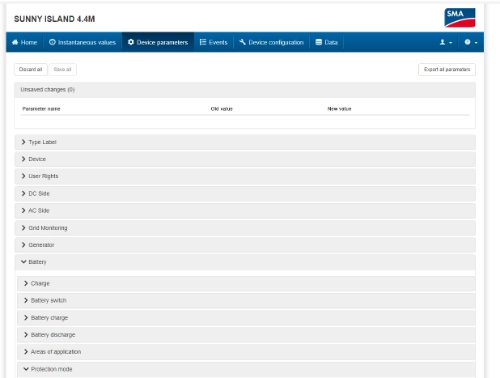

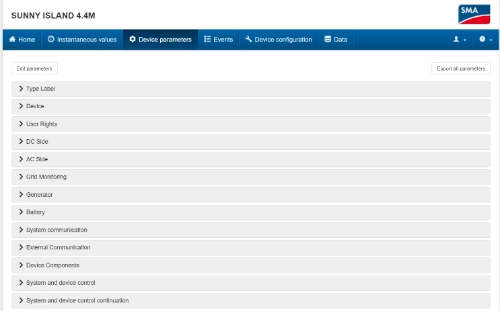

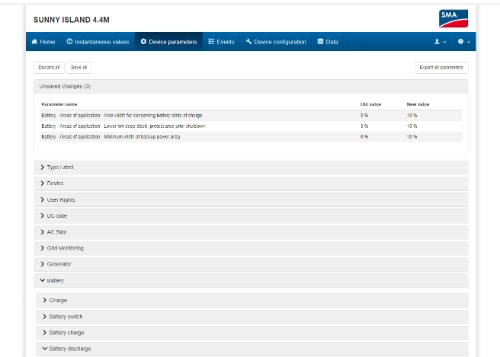

2. Щракнете върху Параметри на устройството и щракнете върху Редактиране на параметри .

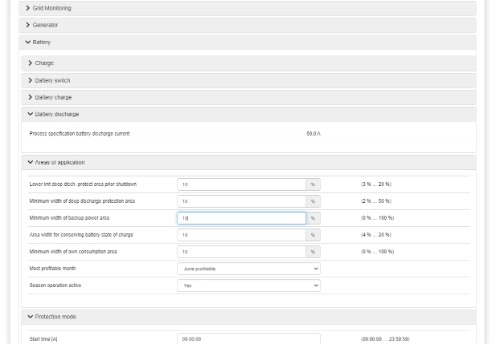

3. Щракнете върху батерията , след което щракнете върху Области на приложение .

4. Задайте минимален SOC на 10%.

5. Запазете.
